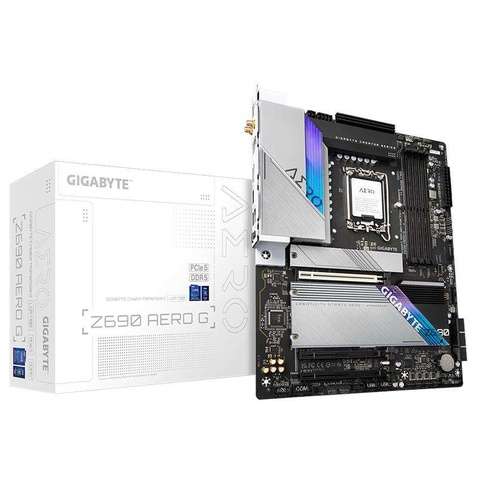

Материнська плата Gigabyte Z690 AERO G Z690_AERO_G

Огляд товару

Z690 AERO G (rev. 1.0)
Роз'єм LGA1700: підтримка процесорів Intel® Core™ i9 12-го покоління/процесорів Intel® Core™ i7/процесорів Intel® Core™ i5
Кеш L3 залежить від процесора
(Будь ласка, зверніться до «Списку підтримки ЦП» для отримання додаткової інформації.)
Чипсет
Набір мікросхем Intel® Z690 Express
Пам'ять
Підтримка модулів пам'яті DDR5 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 МГц
4 x DDR DIMM роз'єми з підтримкою до 128 ГБ (32 ГБ єдиної ємності DIMM) системної пам'яті
Двоканальна архітектура пам'яті
Підтримка модулів пам’яті DIMM 1Rx8/2Rx8 без буферизації ECC (працюють у режимі без ECC)
Підтримка модулів пам'яті DIMM 1Rx8/2Rx8/1Rx16 без ECC без буферизації
Підтримка модулів пам’яті Extreme Memory Profile (XMP).
(Будь ласка, перегляньте «Список підтримки пам'яті» для отримання додаткової інформації.)
Вбудована графіка
Підтримка вбудованого графічного процесора Intel® HD Graphics:
1 порт USB Type-C®, що підтримує відеовиходи USB Type-C® і DisplayPort і максимальну роздільну здатність 4096x2304 при 60 Гц
* Підтримка планшетів для малювання та живлення 20В@3А.
* Підтримка версії DisplayPort 1.2 і HDCP 2.3
1 порт HDMI, що підтримує максимальну роздільну здатність 4096x2160 при 30 Гц
* Підтримка HDMI версії 1.4 і HDCP 2.3.
(Графічні характеристики можуть відрізнятися залежно від підтримки процесора або відеокарти.)
Аудіо
Кодек Realtek® ALC4080
Аудіо високої чіткості
2-канальний аналоговий вихід
Підтримка S/PDIF Out
7.1-канальні цифрові сигнали
* Фактичний вихід цифрових сигналів може відрізнятися залежно від вмісту відтворення та програмного забезпечення, яке використовується, і потрібен зовнішній ЦАП.
LAN
Чіп Intel® 2,5GbE LAN (2,5 Гбіт/с/1 Гбіт/с/100 Мбіт/с)
Модуль бездротового зв'язку
Intel® Wi-Fi 6 AX201
WIFI a, b, g, n, ac, axe, підтримка 2,4/5 ГГц дводіапазонний
BLUETOOTH 5.2
Підтримка бездротового стандарту 11ax 160 МГц і швидкість передачі даних до 2,4 Гбіт/с
* Фактична швидкість передачі даних може відрізнятися залежно від середовища та обладнання.
Слоти розширення
1 x PCI Express x16 слот, працює на x16 (PCIEX16)
* Для оптимальної продуктивності, якщо потрібно встановити лише одну відеокарту PCI Express, обов’язково встановіть її в слот PCIEX16.
(Слот PCIEX16 відповідає стандарту PCI Express 5.0.)
2 x PCI Express x16 слоти, які працюють на x4 (PCIEX4_1, PCIEX4_2)
(Слоти PCIEX4 відповідають стандарту PCI Express 3.0.)
Мультиграфічна технологія
Підтримка технологій AMD Quad-GPU CrossFire™ і 2-Way AMD CrossFire™
Інтерфейс зберігання
ЦП:
1 x роз'єм M.2 (роз'єм 3, ключ M, підтримка типу 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Чипсет:
2 x M.2 роз'єми (роз'єм 3, ключ M, підтримка типу 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2P_SB, M2Q_SB)
1 роз'єм M.2 (роз'єм 3, ключ M, підтримка SATA типу 2260/2280/22110 і PCIe 4.0 x4/x2) (M2M_SB)
6 роз'ємів SATA 6 Гбіт/с
Підтримка RAID 0, RAID 1, RAID 5 і RAID 10
* Зверніться до "2-7 внутрішніх роз'ємів", щоб дізнатися про встановлення роз'ємів M.2 і SATA.
Підтримка пам’яті Intel® Optane™
* Прискорення системи за допомогою пам’яті Intel® Optane™ можна ввімкнути лише на роз’ємах M.2, які підтримуються набором мікросхем.
USB
Чипсет:
2 порти USB Type-C® з підтримкою USB 3.2 Gen 2x2
(1 порт на задній панелі, 1 порт доступний через внутрішній роз’єм USB)
1 порт USB Type-C® на задній панелі з підтримкою USB 3.2 Gen 1
2 порти USB 3.2 Gen 2 Type-A (червоні) на задній панелі
2 порти USB 3.2 Gen 1 доступні через внутрішній роз’єм USB
2 порти USB 2.0/1.1 на задній панелі
Набір мікросхем + концентратор USB 3.2 Gen 1:
4 порти USB 3.2 Gen 1 на задній панелі
Набір мікросхем + концентратор USB 2.0:
4 порти USB 2.0/1.1 доступні через внутрішні роз’єми USB
Внутрішні роз'єми вводу-виводу
1 x 24-контактний основний роз'єм живлення ATX
1 x 8-контактний роз'єм живлення ATX 12 В
1 x 4-контактний роз'єм живлення ATX 12 В
1 x роз'єм вентилятора процесора
1 роз'єм для вентилятора процесора водяного охолодження
4 роз'єми системного вентилятора
2 x системний вентилятор/головки насоса водяного охолодження
2 адресних роз'єму світлодіодної стрічки
2 x RGB світлодіодні стрічки
4 роз'єми M.2 Socket 3
6 роз'ємів SATA 6 Гбіт/с
1 х заголовок передньої панелі
1 аудіороз'єм на передній панелі
1 роз’єм USB Type-C® з підтримкою USB 3.2 Gen 2x2
1 роз'єм USB 3.2 Gen 1
2 роз'єми USB 2.0/1.1
1 заголовок для виявлення шуму
2 роз'єми для додаткової карти Thunderbolt™
1 заголовок довіреного платформенного модуля (лише для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 заголовок послідовного порту
1 кнопка Q-Flash Plus
1 кнопка скидання
1 перемичка для скидання
2 роз'єми для датчиків температури
1 x Clear CMOS перемичка
Роз'єми задньої панелі
2 порти USB 2.0/1.1
2 антенні роз'єми SMA (2T2R)
4 порти USB 3.2 Gen 1
1 порт DisplayPort In
1 порт HDMI
2 порти USB 3.2 Gen 2 Type-A (червоні)
1 порт USB Type-C® з підтримкою USB 3.2 Gen 2x2
1 порт USB Type-C® з підтримкою USB 3.2 Gen 1
1 порт RJ-45
1 оптичний вихід S/PDIF
2 x аудіороз'єми
Контролер вводу-виводу
Чіп контролера введення-виведення iTE®
Моніторинг H/W
Виявлення напруги
Визначення температури
Визначення швидкості вентилятора
Визначення витрати водяного охолодження
Попередження про несправність вентилятора
Регулювання швидкості вентилятора
* Чи підтримується функція регулювання швидкості вентилятора (насоса), залежатиме від встановленого вентилятора (насоса).
Noi

se виявлення
BIOS
1 x 256 Мбіт спалаху
Використання ліцензованого AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Унікальні особливості
Підтримка APP Center
* Доступні програми в APP Center можуть відрізнятися залежно від моделі материнської плати. Підтримувані функції кожної програми також можуть відрізнятися залежно від специфікацій материнської плати.
@BIOS
EasyTune
Швидке завантаження
Підвищення гри
ON/OFF Зарядка
RGB Fusion
Розумне резервне копіювання
Програма перегляду системної інформації
Підтримка Q-Flash Plus
Підтримка Q-Flash
Підтримка Xpress Install
Комплектне програмне забезпечення
Norton® Internet Security (версія OEM)
cFosSpeed
Операційна система
Підтримка 64-розрядної Windows 11
Підтримка 64-розрядної Windows 10
Форм-фактор
Форм-фактор ATX; 30,5 см х 24,4 см
